IRG型立式熱水增壓管道泵產品概述：

　　IRG型立式熱水增壓管道泵是本公司參照國際ISO2858和國家標準JB/T6878.2-93所規定的性能參數，結合本公司多年生產經驗而設計的第二代高效節能產品，是替代SG型管道離心泵、IS型離心泵、D型多級離心泵等常規泵的理想產品。系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格。

　　根據使用場合介質和溫度不同，過流部分的材質變化及結構變化，設計制造同性能參數的IRG型熱水泵、IHG型管道化工泵、YG立式管道油泵、使該系列產品使用得到普及，完全可以替代常規離心泵在所有場合使用。IRG型立式單級單吸熱水泵，是在ISG型的基礎上自行研究開發的新一代節能、環保立式熱水離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

　　IRG型立式熱水增壓管道泵是在ISG型的基礎上自行研究開發的新一代節能、環保立式熱水離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

IRG型立式熱水增壓管道泵產品用途：

　　IRG型立式單級單吸熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市住房采暖循環用泵，使用溫度105℃以下。

IRG型立式熱水增壓管道泵產品型號意義：

　　例如:ISG50-160(I)A

　　ISG-立式單級管道離心泵

　　IRG-立式單級熱水管道離心泵

　　GRG-立式單級熱水管道離心泵

　　IHG-立式單級不銹鋼化工泵

　　YG-單級單吸管道油泵

　　50-泵進、出口公稱直徑

　　160-葉輪名義外徑

IRG型立式熱水增壓管道泵結構圖：

IRG型立式熱水增壓管道泵工作條件：

　　1.　吸入壓力≤1.0MPa，或泵系統zui高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

　　2.　環境溫度<40℃，相對濕度<40%。

　　4.　所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度<0.2mm。

IRG型立式熱水增壓管道泵成品結構：

　　IRG型熱水管道增壓離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

　　葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

　　IRG型立式熱水泵安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。 可根據管路布置的要求采用泵的豎式和橫式安裝。

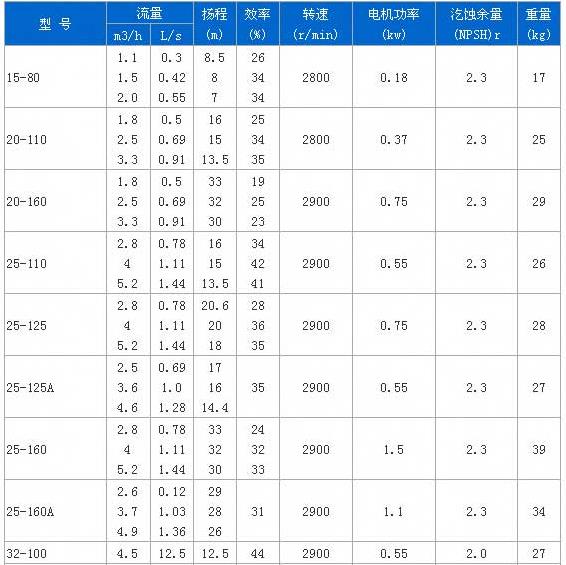

IRG型立式熱水增壓管道泵性能參數：
